全自动吸塑机

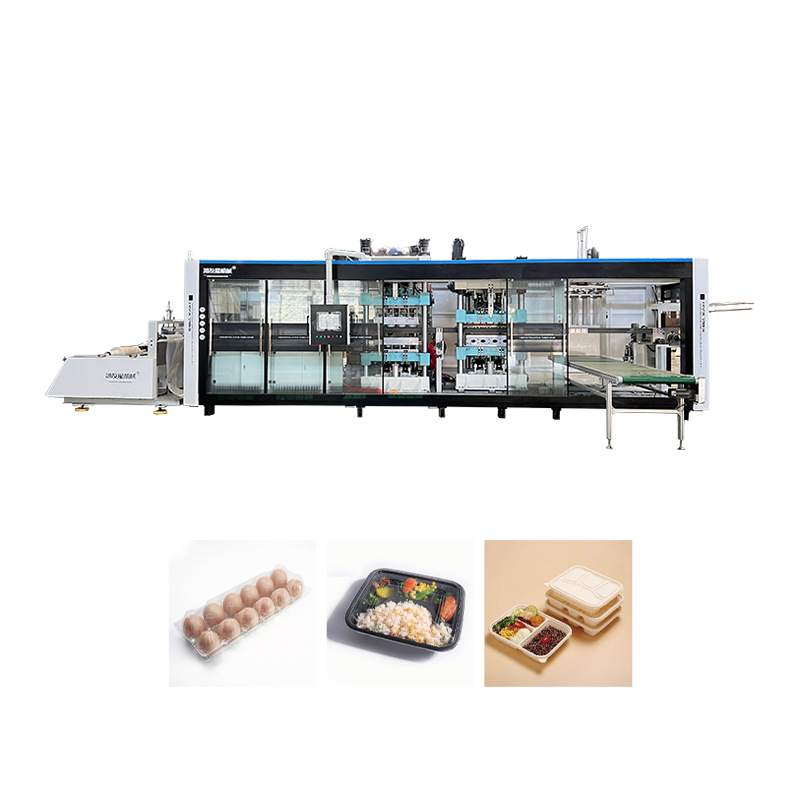

HYX-7185 全自动正负压三工位吸塑机
常见包装:托盘、吸塑/翻盖/杯盖产品热成型机
机器优点

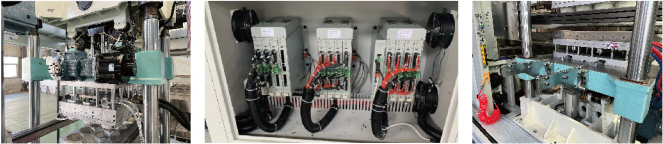

伺服电机拉伸/智能温控/快速换模
主要特点
该机具有加热-成型-切割-堆叠计数三工位自动功能,可适应PLA、PS、PETPPPVS、ABS等材料。
该机用途广泛,通用性强。正负压成型机速度快, 高可达每模2秒。
伺服拉伸适用于产品高度50mm以上的产品,可以有效避免材料拉伸后壁薄的问题。
配备智能温控系统,升温快,功耗低。与传统温控系统相比,至少省电10%。
快速换模。从机器正面更换模具,省时省力。
技术参数
HYX-7185 全自动正负压三工位热成型机 |
|
模型 |
HYX-7185-3 |
适用材质 |
PP、PS、PET、PVC、PLA 等 |
材料宽度 |
450-750毫米 |
材料厚度 |
0.15-2.5毫米 |
高限度成型区 |
710×850毫米 |
小至成型区 |
420×300毫米 |
高限度切割面积 |
690×830毫米 |
成型及切割工位行程 |
0-160毫米 |
正成型深度 |
140毫米 |
负压成形深度 |
150毫米 |
堆垛机构行程 |
≤500mm |
切割工位更大切割力 |
80T(配合模具加热系统使用) |
整机额定功率 |
150千瓦 |
加热炉额定功率 |
上炉:72KW 下炉:72KW |
加热方式 |
上下3段加热 |
实际能源消耗 |
阿努特40~60KW/H |
电源 |
交流380V/50HZ(3N PE) |
高限度生产速度 |
20-30 周期/分钟 |
高限度卷径/重量 |
ф800mm/800KG |
机器重量 |
15吨 |
尺寸(长*宽*高) |
11米x2.3米x2.5米 |
冷却方式 |
模具采用循环水冷却 |
空运请求 |
供气量≥3.5m3/min,气压0.6〜0.8Mpa |
专辑对应页数:p7-p8
